Kabel- und Leitungseinführung

1. кабельный сальник



кабельный сальник
-
сальник для электрических кабелей и проводов
-
[ГОСТ 4860.1-83]
[ГОСТ 4860.2-83]

EN

cable gland
device permitting the introduction of one or more electric and/or fibre optics cables into an electrical apparatus so as to maintain the relevant type of protection
[IEV number 426-04-18 ]

FR

presse-étoupe
dispositif permettant l’introduction d’un ou plusieurs câbles électriques et/ou optiques dans un matériel électrique tout en maintenant le mode de protection appliqué
[IEV number 426-04-18 ]

Сальник предназначен для ввода кабелей в оболочки электротехнических изделий.

Параметры сальника:

• диаметр отверстия под сальник;
• диаметр резьбовой части сальника;
• длина резьбовой части сальника



• Сальники, устанавливаемые на корпусные конструкции ... и предназначенные для уплотнения прохода одиночных электрических кабелей и проводов.
• Уплотнение сальника должно обеспечивать:
  - устойчивость к воздействию повышенного 0,3 МПа и рабочего 0,2 МПа гидростатического давления;
  - непроницаемость при воздействии давления воздуха - 0,02 МПа

  [ГОСТ 4860.1-83]

Типы сальников по ГОСТ 4860.2-83

Сальник односторонний
1 - Гнездо
2 - Нажимная гайка
3 - Шайба

Сальник двухсторонний
1 - Гнездо
2 - Нажимная гайка
3 - Шайба

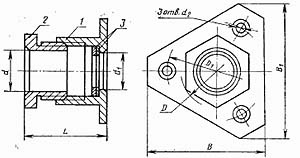

Сальник фланцевый
1 - Гнездо
2 - Нажимная гайка
3 - Шайба

Сальник трубный
1 - Гнездо
2 - Нажимная гайка
3 - Шайба

Сальник пластмассовый
1 - Гнездо
2 - Нажимная гайка
3 - Шайба
4 - Привертная гайка





Недопустимые, нерекомендуемые

• кабельный зажим

Тематики

• изделие электромонтажное
• электропроводка, электромонтаж

Синонимы

• сальник для электрических кабелей и проводов

EN

• cable gland
• cable grip
• cable grommet
• cable outlet
• compression gland

DE

• Kabel- und Leitungseinführung

FR

• presse-étoupe
